产品介绍

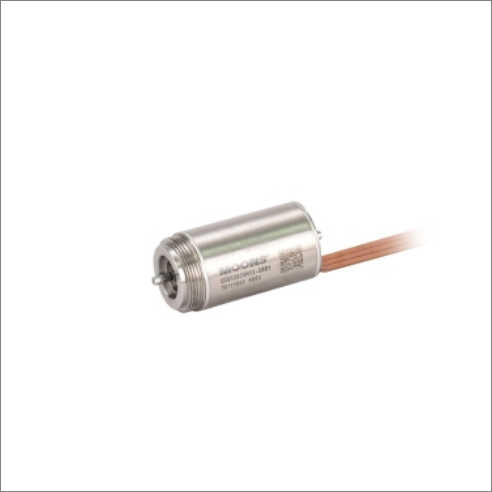

ECU13026系列无刷无齿槽电机

Ø13mm无刷无齿槽直流电机、5W、26000rpm、小尺寸、大力矩、高转速

● 设计新颖
● 工艺成熟
● 性能优异







空心杯电机分为有刷和无刷两种，有刷电机转子无铁芯，无刷电机（又称无刷无齿槽电机）定子无铁芯。从下图可以看出两种电机的区别在于有刷空心杯电机利用碳刷（或者金属电刷）和换向器的配合来完成换向，无刷空心杯电机没有这种物理结构，线圈导线直接连接到控制器，通过处理连接板上的霍尔反馈的位置信号完成换向；有刷空心杯电机是线圈，换向器和连接板在外壳和永磁体中间旋转，他们共同组成转子。无刷空心杯的线圈是固定的，永磁铁作为转子在中间旋转。鸣志目前开发出了φ13mm、φ16mm、φ22mm机座尺寸的无刷空心杯电机，电机的空载转速可以达到15000rpm~50000rpm；在有刷空心杯产品领域，鸣志开发了φ8mm、φ10mm、φ13mm、φ16mm、φ17mm、φ24mm等众多机座尺寸，电机的空载转速在10000rpm~16000rpm，空心杯电机在搭配不同速比的减速机和不同分辨率的编码器后，也可以作为力矩电机以及位置反馈的装置使用。




由于空心杯电动机避开了有铁芯电动机多种技术弊端，而且其突出的特点集中在电动机的主要性能方面，使其具备了广阔的应用领域。尤其是随着工业技术的飞速发展，对电动机的伺服特性不断提出更高的期望和要求，使空心杯电动机在很多应用场合拥有不可替代的地位。
  空心杯电动机的应用，从军事、高科技领域进入大工业和民用领域后，十多年来得到迅速的发展，尤其是在工业发达国家，已经涉及到大部分行业和许多产品。
  1、需要快速响应的随动系统。如导弹的飞行方向快速调节，高倍率光驱的随动控制，快速自动调焦，高灵敏的记录和检测设备，工业机器人，仿生义肢等，空心杯电动机能很好地满足其技术要求。
  2、对驱动元件要求平稳持久拖动的产品。如各类便携式的仪器仪表，个人随身装备，野外作业的仪器设备，电动车、玩具车、电动牙刷等，同样一组电源，供电时间可以延长一倍以上。
  3、各种飞行器，包括航空、航天、航模等。利用空心杯电动机重量轻，体积小，能耗低的优点，可以很大程度地减轻飞行器的重量。
  4、各种各样的民用电器、工业产品。采用空心杯电动机作为执行元件。
